ガス燃焼制御基板
![](https://www.nippo-co.com/wp/wp-content/uploads/ガス燃焼制御基板.jpg)
商品概要
安全にガス燃焼をコントロールする制御基板です。お客様のご要望に合わせてカスタマイズも可能。商品の使用例

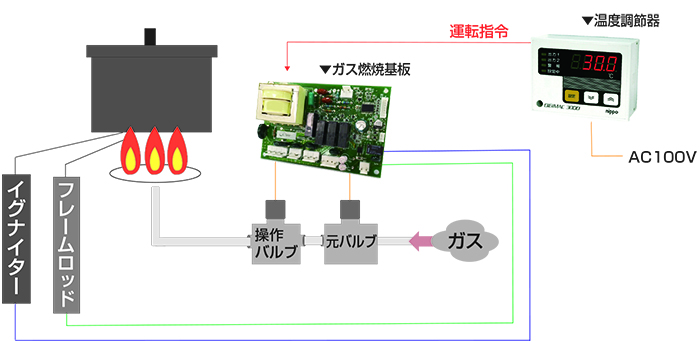

厨房機器やトンネルオーブンなどのガス燃焼制御に使われています。![ガス基板使用例](https://www.nippo-co.com/wp/wp-content/uploads/gaskiban_shiyourei.jpg)
特長
①ハード・ソフト両面からの安全対策

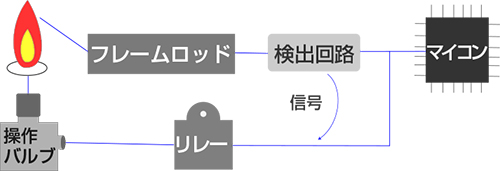

ハード
フレームロッドの検知信号を出力リレーの駆動部へ接続し、断火時はマイコンを介さずガスの供給を遮断します。![特長1_1](https://www.nippo-co.com/wp/wp-content/uploads/gaskiban_tokucho1_1.jpg)

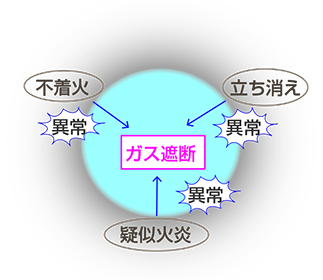

ソフト
不着火、立ち消え、疑似火炎など異常を検知した時はガスの供給を遮断します。![特長1_2](https://www.nippo-co.com/wp/wp-content/uploads/gaskiban_tokucho1_2.jpg)

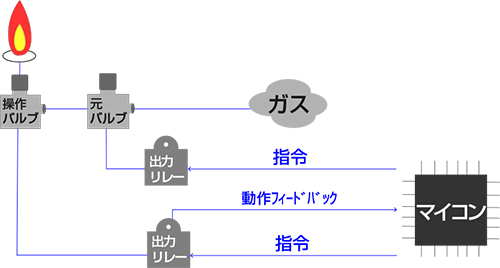

②二重遮断コントロールによる高い安全性
操作バルブ出力リレーの動作をマイコンへフィードバックし、指令と異なる場合は出力を止め、ガスの供給を遮断します。![特長2](https://www.nippo-co.com/wp/wp-content/uploads/gaskiban_tokucho2.jpg)
③用途に合わせてカスタマイズ
検知のタイミングや動作をお客様のアプリケーションに合わせ、カスタマイズできます。汎用基板を使うことで開発コストと時間を削減できます。![特長3](https://www.nippo-co.com/wp/wp-content/uploads/gaskiban_tokucho3.jpg)
仕様
電源電圧 | AC100V又は200V 50/60Hz | ||
---|---|---|---|
入力 | 炎検知 | ||
出力 | 運転信号出力・イグナイタ出力・元バルブ出力・操作バルブ出力 | ||
許容周囲温湿度 | 0~+50℃,85%RH以下(動作時) |
主な開発実績例
食品業界:コンベクションオーブン、冷凍・冷蔵装置、フライヤーなど![](https://www.nippo-co.com/wp/wp-content/uploads/ガス燃焼制御基板-事例.jpg)
